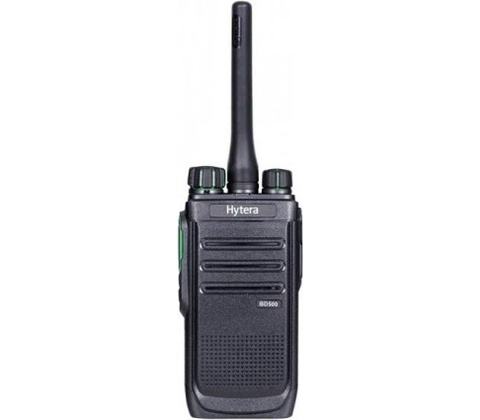

Hytera BD505

Výhody použití digitální vysílačky řady BD

Co vysílačky BD505 nabízí

Skvělý poměr ceny a výkonu

Díky inovativnímu designu vysílačky řady BD5 poskytují ve srovnání s analogovými radiostanicemi lepší výkon a to při zachování srovnatelné ceny. Digitální DMR radiostanice zajistí větší dosah, nižší spotřebu a zanedbatelné rušení. Evropský standard DMR zajišťuje kompatibilitu nejen s dalšími radiostanicemi značky Hytera. ale i jiných výrobců. Je to spolehlivá komunikační platforma, kterou podniky hledají.

Odolné a spolehlivé provedení

Vysílačky BD505 / BD555 byly navrženy a testovány tak, aby vyhovovaly požadavkům MILSTD-810G, které zahrnují teplotní šok, vibrace, nízká teplota / vlhkost. Odolnost proti prachu a vodě odpovídající specifikaci IP54 je zárukou spolehlivé komunikace v různých pracovních prostředích.

Lepší dosah a čistý zvuk

V radiostanici použitá technologie digitálního kódování a korekce zajišťují vyšší čistotu hlasové komunikace. To umožňuje zajistit vetší dosah komunikace s lepší audio kvalitou hovoru.

Profesionální funkce a jednoduché ovládání

Provoz v analogovém i digitálním režimu

Vysílačky BD505 a BD555 mohou pracovat v analogovém i digitálním režimu. Radiostanice může rychle přepínat mezi provozními režimy.

Automatická detekce provozního režimu

Radiostanice BD505 / BD555 dokáží detekovat typ přijímaného signálu a automaticky přepínat mezi analogovým a digitálním režimem.

Rozšířený dosah vysílačky

Využití inovativních technologií Hytera umožňuje zvýšení dosahu vysílačky.

Dlouhá výdrž baterie

Díky použití technologie časové multiplexu TDMA a dalším technikám úspory energie, mohou radiostanice řady BD5 pracovat v digitálním režimu se základní baterií 1500 mAh po dobu 16 hodin, nebo 22 hodin s baterií o kapacitě 2000 mAh při standardním pracovním cyklu 5-5-90.

Kvalitní zvuk

Digitální technologie DMR poskytuje skvělou kvalitu zvuku a tím umožňuje spolehlivější komunikaci.

Odolná a spolehlivá konstrukce

Vysílačky Hytera BD505 a BD555 splňují požadavky na odolnost dle MIL-STD-810G a jsou odolné proti prachu a vodě dle specifikace IP54.

Odolnost proti rušení

Použité digitální kódování a modul pro opravu chyb zvyšuje odolnost modelů řady BD5 proti rušení na stejné frekvenci.

Podpora DMR signalizace

Radiostanice řady BD5 podporují řadu funkcí definovaných standardem DMR jako je skupinový hovor, privátní hovor, všeobecný hovor s identifikací volajícího.

Provoz přes převaděče

Vysílačky řady BD5 podporují provoz přes převaděče. Při provozu přes převaděč lze výrazně zvýšit komunikační dosah.

Hlasové hlášení nastaveného kanálu (pouze BD505)

Hlasové hlášení čísla nastaveného kanálu zajistí jeho správné nastavení i obtížných podmínkách.

Dvojnásobná kapacita v direktním režimu

V direktním neboli přímém režimu lze na jednom frekvenčním kanále o šířce 12,5 kHz vést dva současné hovory a zdvojnásobit využití přidělené frekvence bez dalších nákladů. Tato možnost vyplývá z použití technologie časové multiplexu, kdy je frekvenční kanál rozdělen na dva časové sloty.

VOX – ovládání vysílání hlasem uvolní vaše ruce

Funkce VOX zajišťuje ovládání vysílání vysílačky podle úrovně vašeho hlasu bez nutnosti stisku tlačítka PTT a tím uvolní vaše ruce.

Skenování kanálů

Skenování umožňuje sledování aktivity provozu na dalších nastavených kanálech.

Technická specifikace

Všeobecná data:

Frekveční rozsah:

• VHF: 136 – 174 MHz
• UHF: 400 – 470 MHz

Podporované provozní režimy: - DMR Tier II v souladu s  ETSI TS 102 361-1/2/3

• Simulcast
• XPT Digital Trunking
• Analog

Počet kanálů:

BD505: 48

Počet zón:

BD505: 3

Kanálová rozteč: 12.5 kHz (analog, digitál) 25 kHz (analogl)

Provozní napětí: 7.2 V

Výdrž baterie (provozní cyklus 5/5/90) cca 12 hodin s 1500 mAh baterií v analogovém režimu cca 16 hodin s 2000 mAh baterií v analogovém režimu cca 16 hodin s 1500 mAh baterií v digitálním režimu cca 22 hodin s 2000 mAh baterií v digitálním režimu

Standardní baterie 1500 mAh (Li-Ion 2000 mAh (Li-Ion

Frekvenční stabilita ± 0.5 ppm

Impedance antény 50 Ω

Rozměry (v × š × h) 108 × 54 × 29 mm

Hmotnost (s anténou a standardní baterií)

BD505: cca 220 g

Charakteristiky prostředí:

Rozsah provozních teplot: -30 °C až +60 °C

Rozsah skladovacích teplot: -40 °C až +85 °C

Elektromagnetická odolnost:

IEC 61000-4-2 (Level 4) ± 8 kV (kontakt) ± 15 kV (vzduch

Ochrana proti prachu a vlhkosti:

IP54

Odolnost proti nárazům a vibracím:

MIL-STD-810 G

Relativní vlhkost:

MIL-STD-810 G

Vysílač:

Vysílací výkon:

• VHF: 1 / 5 W
• UHF: 1 / 4 W

Modulace: 11K0F3E při 12.5 kHz 16K0F3E při 25 kHz 4FSK digitální modulace

• 12.5 kHz (pouze data): 7K60FXD
• 12.5 kHz (data a hlas): 7K60FXW

Interference a harmonické: – 36 dBm (< 1 GHz) – 30 dBm (> 1 GHz)

Omezení modulace: ± 2.5 kHz at 12.5 kHz ± 5.0 kHz at 25 kHz

Potlačení šumu: 40 dB at 12.5 kHz 45 dB at 25 kHz

Potlačení sousedního kanálu: 60 dB at 12.5 kHz 70 dB at 25 kHz

Audio citlivost: + 1 dB to – 3 dB

Zkreslení audio signálu: ≤ 5 %

Digitální vokodér:

AMBE+2™

Digitální protokol:

ETSI-TS102 361-1,2,3

Přijímač:

Citlivost (analog): 0.22 μV (typickál) (12 dB SINAD) 0.4 μV (20 dB SINAD)

Citlivost (digital): 0.22 μV / BER 5%

Potlačení sousedního kanálu (ETSI) 60 dB at 12.5 kHz 70 dB at 25 kHz

Intermodulace: 65 dB at 12.5/25 kHz

Potlačení parazitního kmitočtu (ETSI): 70 dB at 12.5/25 kHz

Poměr signál / šum (S/N) 40 dB at 12.5 kHz 45 dB at 25 kHz

Nominální výkon audio výstupu: 0,5 W

Audio zkreslení: ≤ 3 %

Audio citlivost: + 1 dB to – 3 dB

Rušivé vyzařování: < -57 dBm
