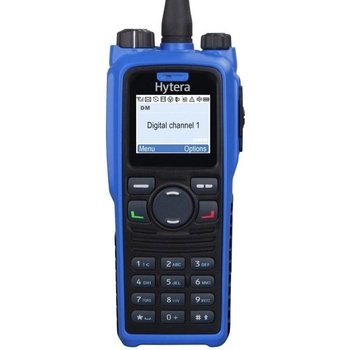

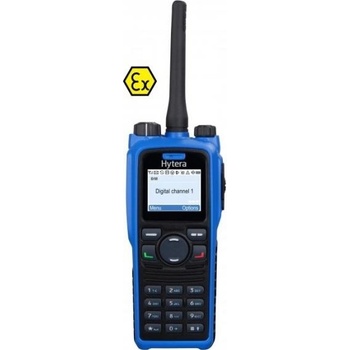

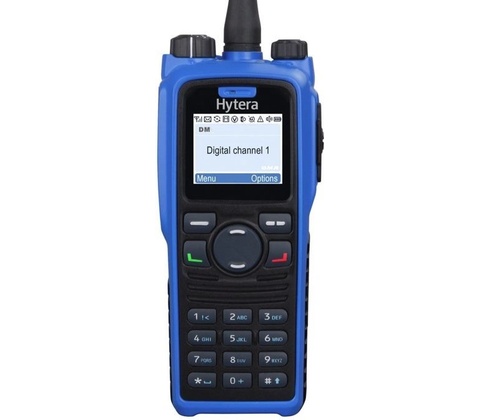

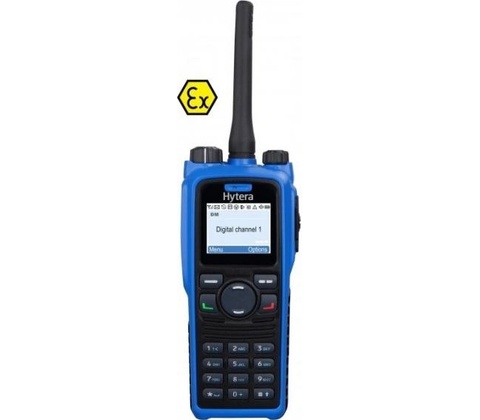

Hytera PD795Ex

Příslušenství k produktu

Vlastnosti radiostanice

Bezpečnost a vysoká spolehlivost zaručená evropským standardem ATEX

Hytera PD795  Ex je navržena podle přísných požadavku evropského standardu ATEX a severoamerických norem FM. S certifikací pro ATEX, IECEX,FM a CSA může radiostanice bezpečně fungovat i v nejnebezpečnějších prostředích s přítomností  vodíku a částicemi prachu. Celkový design je souladu s nejnovějšími americkými vojenskými standardy  MIL-810G, které specifikují odolnost v nejnáročnějších podmínkách  s vysokými  i nízkými  teplotami , vysokou vlhkostí, vibracemi a nárazy. https://www.hyt.cz/wp-content/uploads/2013/10/ExLogo.jpg 450w" sizes="(max-width: 300px) 100vw, 300px">

Rozšířené bezpečnostní funkce radiostanice

PD795 Ex je vybavena vyhrazeným nouzovým tlačítkem. V případě nehody stisknutí tlačítka spustí poplach a inicializuje hlasový hovor do přednastavené skupiny. Radiostanice má kromě toho zabudované funkce Man-Down (ležící muž),  GPS a Lone worker (osamělý pracovník).

Bezpečný Li-Ion akumulátor s vysokou kapacitou

PD795Ex je vybavena Li-Ion akumulátorem s kapacitou 1800 mAh, která poskytuje radiostanici výdrž 17 hodin v standardním provozním cyklu 5-5-90. Obvody pro nabíjení a vybíjení radiostanice jsou striktně navrženy tak, aby nedocházelo k přebíjení nebo vybíjení způsobující vysokou teplotu což vede k nestabilitě prostředí akumulátoru.

Jednotlivé články jsou zapouzdřeny tak, aby se předávalo nahromaděné teplo prostřednictvím jediného bodu a také se zabránilo  jeho uvolňování do prostředí.

Vysoká kvalita zvuku a zajištěná komunikace na základě DMR technologie

Hytera PD795 Ex se velmi snadno používá . Je vybavena odolným a velmi dobře čitelným LCD displejem  a intuitivní uživatelské rozhraní. Protiskluzový robustní ergonomický design  usnadňuje uživateli používání radiostanice. Velké PTT tlačítko a volič kanálu umožňuje snadné používání v rukavicích.

Technické přednosti radiostanice https://www.hyt.cz/wp-content/uploads/2013/10/Deska.jpg 600w" sizes="(max-width: 300px) 100vw, 300px">

Vylepšený návrh desky plošných spojů a EMC stínění

K dosažení vysokých bezpečnostních standardů Hytera použila  optimalizovaný distribuovaný návrh desky plošných spojů, který snižuje možnost vzniku poruchy. Všechny klíčové komponenty na desce jsou pokryty stíněním a mezery  mezi spoji, mezi  součástkami, mezi  součástkami a stíněním jsou optimálně rozloženy, což znamená lepší výkon a nižší vnitřní EMC rušení.

Inovativní silikonové zapouzdření

Technologie zapouzdření silikonem zabraňuje kontaktu vnitřních obvodu se vzduchem a tekutinami, která účinně zabrání vniknutí kapaliny, plynu a škodlivých plynů. Technologie zapouzdření silikonem je velmi delikátní a složitá a každá radiostanice stráví na výrobní lince 8 hodin.

Design minimalizující elektrostatický náboj

Při konstrukci PD795 Ex Hytera uplatnila patenty pro design minimalizující elektrostatický náboj a lisování ze dvou materiálů. Staticky disperzní materiál (modrý) minimalizuje hromadění náboje na povrchu radiostanice a snižuje pravděpodobnost jeho vybití . Robustní materiál (černý) maximalizuje odolnost uzavřeného prostoru.

IP67 (nevýbušné)

Krytí IP67 (dosahuje 6: Zcela proti prachu, 7: Ochrana proti účinkům ponoření do 1 m po dobu 30 minut). Je to nejvyšší úroveň IP pro pozemní radiové aplikace.

Patentovaná západka akumulátoru

Pro odejmutí akumulátoru se musí zámek západky posunout ve dvou osách. Tento patentovaný design západky  znemožňuje odpadnutí akumulátoru od radiostanice v případě pádu, které by mohlo způsobit zajiskření

Certifikace ATEX, IECEx, FM/CSA

ATEX  je definován direktivou Evropské unie, které musí odpovídat přenosné radiostanice, které  se používají v potenciálně výbušném prostředí. ATEX nahrazuje klasifikaci Cenelec v celé Evropské unii a zemích EFTA. https://www.hyt.cz/wp-content/uploads/2013/10/ExCert.jpg 400w" sizes="(max-width: 300px) 100vw, 300px">

IECEx schéma je cesta k budoucí globální certifikaci. Jeho cílem je harmonizace standardů, která umožní volný pohyb zboží založený na celosvětově akceptovaném standardu. https://www.hyt.cz/wp-content/uploads/2013/10/IECEX-Cert.jpg 400w" sizes="(max-width: 300px) 100vw, 300px">

FM (FM schváleno LLC) je členem národně uznávaných  zkušeních laboratoří USA a snaží nabízet komplexní služby s nepřekonatelnou technickou integritu k  mimořádné spokojenosti zákazníků. https://www.hyt.cz/wp-content/uploads/2013/10/FMCert.jpg 400w" sizes="(max-width: 300px) 100vw, 300px">

Vhodné aplikace pro ATEX radiostanice

Následující video ukazuje rizika použití běžných radiostanic  v nebezpečném prostředí, technologie použité pro zajištění vysoké bezpečnosti nové radiostanice PD795Ex a její moderní bezpečnostní funkce a prvky.

Chemický průmysl

Hořlavé plyny, kapaliny a pevné látky jsou zpracovávány v mnoha různých chemických procesech, při kterých mohou vznikat výbušné směsi.

Hornictví

Vedlejším produktem při těžbě uhlí je plyn. Plyn se shromažďuje pod zemí a nejsou-li dobře realizována¨bezpečnostní opatření, hrozí nebezpečí výbuchu.

Hašení požárů

Řešení mnohých kritických situací jako je únik ropy nebo zemního plynu vyžaduje použití zařízení s vysokou elektrickou bezpečností.

Farmaceutický průmysl

Alkoholy jsou často používány jako rozpouštědla při výrobě léčiv. Používají se také různá činidla a pomocné látky, jako je například laktóza, které mohou způsobit výbuch prachu.

Rafinérie

Uhlovodíky zpracovávané v rafineriích jsou hořlavé a v závislosti na jejich bodu vzplanutí může dojít k výbuchu i při pokojové teplotě.  Prostory závodů na zpracování ropy jsou obecně považovány za místo s nebezpečím výbuchu.

Technická specifikace radiostanice

Frekvenční rozsahy:

VHF: 136-174MHz *UHF: 400-470MHz

VF výkon: 1W

Počet kanálů: 1024

Počet zón: 64 (každá maximálně 16 kanálů)

Kanálová rozteč: 25/20/12.5kHz

Napájecí napětí: 7.4V

Akumulátor: 1800mAh Li-Ion

Výdrž akumulátoru(cyklus 5/5/90, vysoký výkon, akumulátor 2000mAh):

Analogový režim: více než 14,5 h /13h (GPS)Digitální režim:     více než 17 h /15 h (GPS)

Frekvenční stabilita: +/- 1.5ppm

Impedance antény: 50Ω

Rozměry a hmotnost: 495g, 141 x 55 x 39mm

LCD displej: 160x128px, 65.535 barev, uhlopříčka 1.8”

ATEX specifikace

II 2G Ex ib IIC T4

II 2D Ex ib IIIC T120℃ IP5X

I M2 Ex ib

IECEx specifikace

Ex ib IIC T4

Ex ib IIIC T120℃ IP5X

Ex ib I

FM/CSA specifikace

Class I, Zone 1 AEx/Ex ib IIC T4 Gb

Class II, III Div 1,

Group E, F, G T120℃ -20℃≤Ta≤50℃

Přijímač:

Výstupní výkon audio: 0.5W

Zkreslení audio: ≤ 3%

Audio odezva: +1 ~ -3dB

Citlivost (analog): 0,3uV (12dB SINAD) 0,22uV (typická, 12dB SINAD) 0,4uV (20dB SINAD)

Citlivost (digitál): 0,3uV (%5 BER)

Potlačení sousedního kanálu

TIA-603

ETSI 60 dB @ 12,5 kHz/70 dB @ 20/25 kHz 60 db @ 12,5 kHz/70 dB @ 20/25 kHz

Intermodulace

TIA-603

ETSI 70 dB 12,5 kHz/20/25 kHz 65 dB 12,5 kHz/20/25 kHz

S/N 40 dB @ 12,5 kHz 43 dB @ 20 kHz 45 dB @ 25 kHz

Rušivé vyzařování: < -57dBm

Vysílač:

VF výkon 1 W

FM modulace 11K0F3E @ 12.5KHz 14K0F3E @ 20KHz 16K0F3E @ 25KHz 4FSK modulace 12.5KHz pouze data：7K60FXD 12.5KHz data a hlas：7K60FXW

Zkreslení audio: ≤ 3%

Audio odezva: +1 ~ -3dB

Digitální protokol:

ETSI-TS102 361 -1,-2,-3

Digitální vokodér:

AMBE++ nebo SELP

Charakteristiky prostředí:

Provozní teplota: -30°C – +60°C

Skladovací teplota: -40°C – +85°C

Stupeň krytí IPX:

IP67

Odolnost dle MIL STD standardu:

MIL-STD-810 C/D/E/F/G

Parametry GPS:

TTFF (čas pro zjištění polohy) po zapnutí (studený start):
